1、總體介紹

　　滑環引電器作為一種旋轉件的應力、溫度、振動、扭矩等物理參數測量與狀態監控的信號傳輸裝置。本公司滑環引電器產品主要專注于高速應用領域，特別是航空、航天、軍工等領域的產品開發與測試試驗，產品具有高可靠性、高測試精度、使用簡便等優點;替代進口產品、實現具有自主知識產權的研發、生產、試驗與產品銷售應用，目前在國內的航空發動機與高速齒輪傳動領域擁有豐富的應用經驗。

2. 應用介紹

　　高速滑環主要應用于航天發動機、航空引擎、能源與工業燃氣輪機、高速傳動設備等的開發與試驗測試，主要包括傳感器型號傳遞(包括溫度、應力、壓力、數字信號、電信號等)和動力功率傳輸(動力電流、電壓)。目前的主要應用場合包括：

- 發動機輪盤/葉片/轉子-動應力測試;

- 發動機輪盤/葉片/轉子-溫度測試;

- 發動機附件傳動齒輪齒根應力測試;

- 傳動件扭矩/彎矩測試;

- 轉動軸上電流傳輸;

3.產品特點

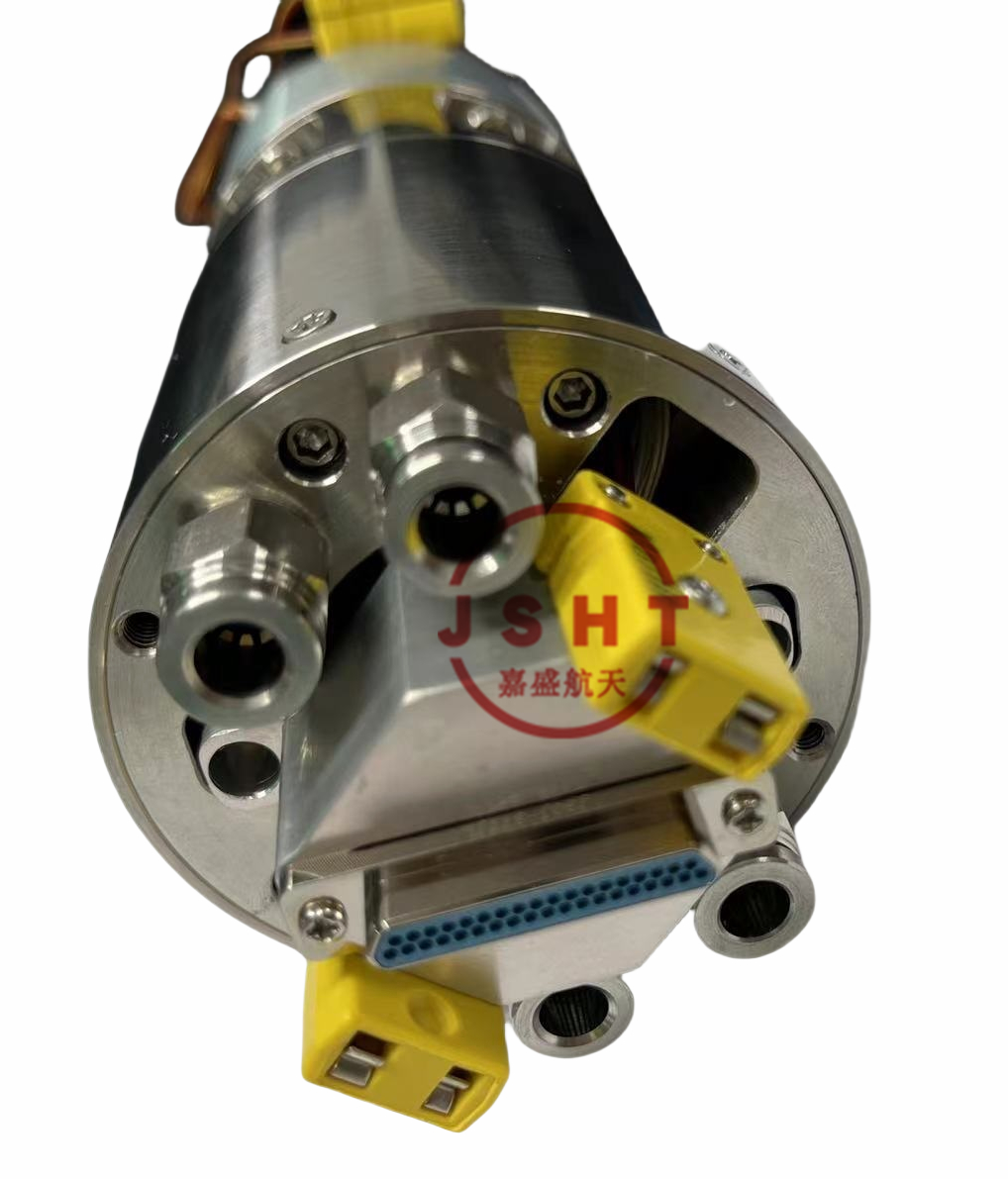

高速滑環引電器的主要產品特點與性能指標：

- 模塊化設計，結構緊湊，體積為φ80×250mm;

- 安裝方便簡單，法蘭面安裝，止口定位;

- 產品性能穩定，信號傳輸精度高，電阻變化率小于10μΩ;

- 采用貴金屬材料接觸摩擦副;

- 高精度磨削加工轉子;

- 成熟的高精度精密軸承應用;

- 滑環通道數目： 10~60通道(20~48觸點);

- 最高工作轉速： 45,000 r/min;

- 使用循環壽命： ≥1億轉;

- 通道噪聲信號： 最大 250μV峰值噪聲(輸入25mA時);

- 最高環境溫度： 80℃;

- 轉子旋轉方向： 旋向可調;

- 軸承冷卻方式： 潤滑油與潤滑脂兩種方式;

- 電刷冷卻方式： 氣體冷卻與液體冷卻兩種方式。

4. 冷卻系統

滑環冷卻系統高度集成化設計，主要由油箱、泵、閥、應急裝置等組成， 外形圖如圖1所示。

系統主要參數如下:

- 運行壓力小于1Mpa.

- 運行流量小于10L/min

- 系統功率：小于500W

- 過濾精度：5μm

- 斷電應急5分鐘

- 系統壓力與溫度監控

冷卻系統三大功能：冷卻、潤滑與排污。

- 冷卻作用：帶走滑環內容高轉速產生的熱量，包括：刷絲與滑環摩擦熱、轉子高速攪空氣熱量、軸承發熱。

- 潤滑作用：潤滑高速運轉的軸承;

- 排污作用：帶走刷絲與滑環摩擦產生的微小顆粒;帶走軸承內部產生的微笑顆粒;實現滑環系統高速運轉可靠性。

6. 定制化產品與服務

針對客戶在產品開發與發展過程中的新的測試與試驗需求，航力傳動可以根據客戶需求提供定制化設計與服務，主要包括：

- 定制化高溫測試環境應用高速滑環(環境溫度大于85℃)，最大應用環境溫度達650℃;

- 大型數據采集滑環設計(滑環通道數大于24);

- 提供滑環與被試件之間連接的工裝設計與加工業務;

- 提供滑環安裝、測試與數據采集支持與服務;

- 高速滑環作為精密產品，成本高，可以根據用戶的需要開展滑環產品與配套冷卻系統的租賃業務。
